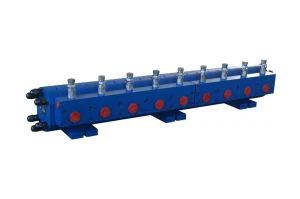

Хидраулични вентил
Хидраулични зупчаници за синхронизацију разделника протока се обично састоје од два или више мотора зупчаника повезаних спојницом.
Када{0}}уље под високим притиском уђе у отвор за уље, покреће парове зупчаника да се ротирају.
Пошто су парови зупчаника исте величине и повезани на једно вратило, они могу дистрибуирати хидраулично уље на сваки излаз при једнаком протоку, чиме се обезбеђује синхрони рад актуатора као што су цилиндри.
Предност хидрауличног вентила
-
материјал од ливеног гвожђа
-
нижа бука
-
боља крутост
-
висока прецизност
-
мали коефицијент топлотног ширења
Количина улаза и излаза, може се прилагодити вашим захтевима
-
1 улаз 2 излаз; 1 улаз 3 излаз ......
-
2 улаза 3 излаза; 2 улаза 4 излаза ......
параметар зупчастог разделника протока
|
тип |
Појединачна запремина (мл/р) |
Притисак (бар) |
Брзина ротације (о/мин) |
||
|
Радни притисак |
Врхунски притисак |
минимум |
максимум |
||
|
УВ8.5 |
8.5 |
250 |
280 |
1000 |
3300 |
|
УВ12 |
12 |
250 |
280 |
1000 |
3300 |
|
УВ16 |
16 |
250 |
280 |
1000 |
3200 |
|
УВ22 |
22 |
250 |
280 |
1000 |
3000 |
|
УВ30 |
30 |
250 |
280 |
1000 |
2800 |
Оквирни и инсталациони цртеж са димензијама (без блока вентила)
Оквирни и инсталациони цртеж са димензијама (са блоком вентила)
|
тип |
Излаз уља (А1-А12) |
Улаз за уље (П1-П6) |
B |
C |
D |
F |
G |
H |
J |
N |
Q (Q) |
|
УВ8.5 |
M18X1.5 |
M33X2 |
92 |
137 |
398 |
61 |
550 |
90 |
164 |
85 |
125 (169) |
|
УВ12 |
M22X1.5 |
97 |
139.5 |
418 |
63.5 |
570 |
|||||
|
УВ16 |
M22X1.5 |
101 |
141.5 |
434 |
65.5 |
586 |
|||||
|
УВ22 |
M27X2 |
M42X2 |
109 |
145.5 |
466 |
69.5 |
618 |
||||
|
УВ30 |
M33X2 |
113 |
147.5 |
478 |
69.5 |
634 |
100 |
179 |
94 |
140(184) |
Напомена: 1) улаз и излаз уља могу се прилагодити према захтевима корисника
2) контактирајте нас ако вам треба више детаља.
